图解螺栓、螺柱、销、铆钉、连接副等12类紧固件
发布时间：
2021-01-28
日常工作和生活中都会到螺栓、螺钉、螺丝、销、铆钉等紧固件等，那它们的区别是什么呢?
标准紧固件共分十二大类，选用时可按紧固件的使用场合和其使用功能进行确定。

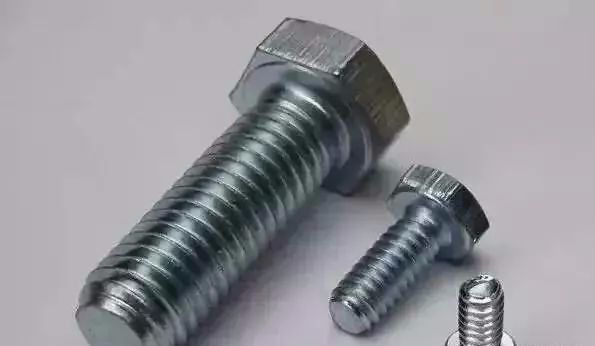

1、螺栓
? 一般用途螺栓：品种很多，有六角头和方头之分。
? 铰制孔用螺栓：使用时将螺栓紧密镶入铰制孔内，以防止工件错位。
? 止转螺栓：有方颈、带榫之分。
? 特殊用途螺栓：包括T型槽用螺栓、活节螺栓和地脚螺栓。
? 钢结构用高强度螺栓连接副：一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合。

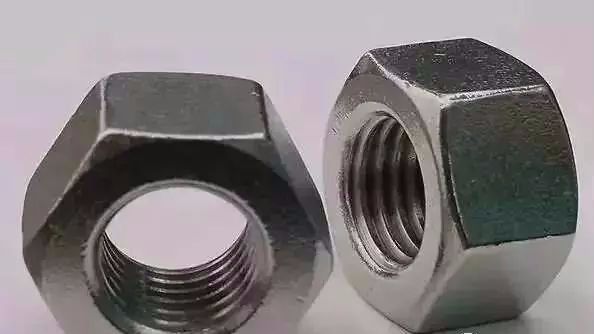

2、螺母
有六角螺母、方螺母、开槽螺母、锁紧螺母和特殊用途螺母：如蝶形螺母、盖形螺母、滚花螺母和嵌装螺母等。
3、螺钉
? 机器螺钉：因头型和槽形不同而分成许多品种。头型有圆柱头、盘头、沉头和半沉头几种。
? 紧定螺钉：紧定螺钉作固定零件相对位置用，头部有带一字槽的、内六角的和方头等类型。
? 内六角螺钉：内六角螺钉适用于安装空间较小或螺钉头部需要埋入的场合。
? 特殊用途的螺钉：如定位螺钉、不脱出螺钉和吊环螺钉。

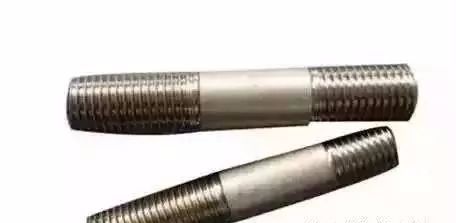

4、螺柱
螺柱多用于连接被连接件之一厚度大，需使用结构紧凑或因拆卸频繁而不宜采用螺栓连接的地方。分等长和不等长双头螺柱，不等长双头螺柱适用于一端拧入部件机体起连接或紧固作用的场合。
5、木螺钉
木螺钉用于拧入木材。头型有圆头、沉头、半沉头等几种，头部槽形为开槽(一字槽)和十字槽两种。

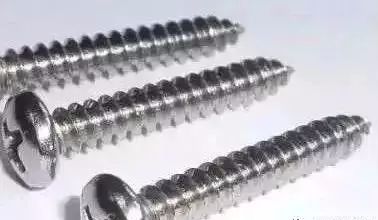

6、自攻螺钉
与自攻螺钉相配的工作螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。

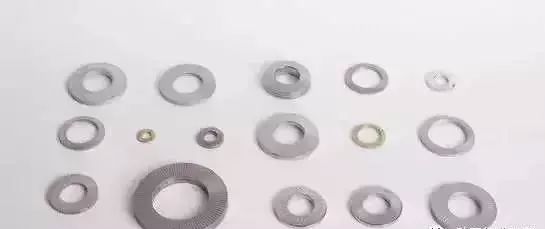

7、垫圈
防松垫圈，垫圈放在螺栓、螺钉和螺母等的支承面与工件支承面之间使用，起防松和减小支承面应力的作用。
锁紧垫圈，分为平垫圈、弹簧垫圈、止退垫圈和斜垫圈。
止退垫圈有内齿锁紧垫圈、外齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈和圆螺母用止动垫圈等。

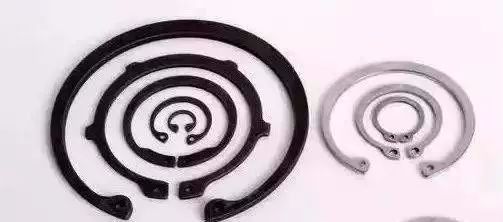

8、挡圈
挡圈主要用来将零件在轴上或孔中定位、锁紧或止退。
分弹性挡圈、 钢丝挡圈、 轴类件用锁紧挡圈、轴端挡圈。

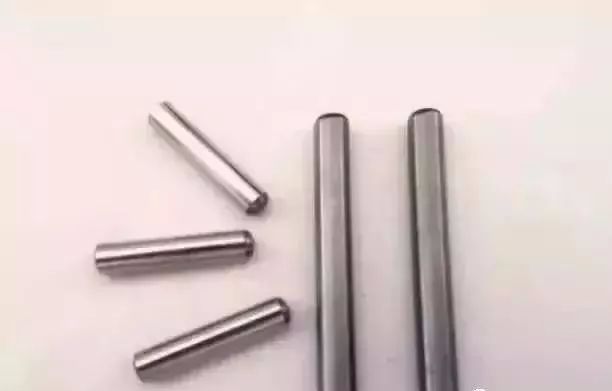

9、销
销通常用于定位，也可用于连接或锁定零件，还可作为安全装置中的过载剪断元件。
? 圆柱销：圆柱销多用于轴上固定零件，传递动力，或作定位元件。
? 圆锥销：圆锥销具有1:50的锥度，便于安装对眼，也可保证自锁，一般用作定位元件和连接元件，多用于要求经常拆卸的地方。
? 开口销：开口销是连接机件的防松装置，使用时穿入螺母、带销孔的螺栓或其他连接件的销孔中，然后把脚分开。

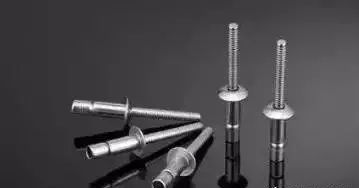

10、铆钉
铆钉一端有头部，且杆部无螺纹。使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起连接或紧固作用。
热锻成型铆钉一般规格较大，多用于机车、船舶及锅炉等，通常需通过热锻使头部成型，另外有冷锻成型铆钉。
空心铆钉用于受剪力不大处，常用来连接塑料、皮革、木料、帆布等非金属零件。
11、连接副
连接副即螺钉或螺栓或自攻螺钉和垫圈的组合。垫圈装于螺钉后，必须能在螺钉(或螺栓)上自由转动而不脱落。主要起紧固或紧定作用。

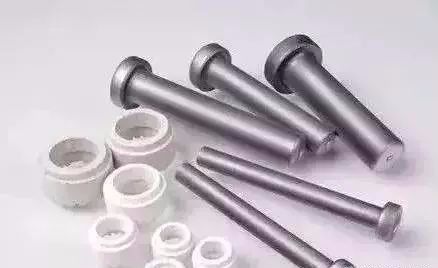

12、其他
主要包括焊钉等紧固件。
